玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时传动蜗轮蜗杆轴与曲轴小头端应用过盈匹配匹配，配置时用水磁感应灯采暖器器（或其他办法）将曲轴正时传动蜗轮蜗杆轴采暖器到120 0C的样子，会按照种种形号曲轴的的不同追踪确定必须，销钉追踪确定有：YC6105ZLQ、YC6108ZLQB、YC6L。属键追踪确定有：YC4110、YC4112、YC6105QC、YC6108QC。靠工作装追踪确定的有YC6112机）迅猛将采暖器后的曲齿装到曲轴小头端，提高把传动蜗轮蜗杆轴压到台肩迎合。如同2-4-4。

提示信息：曲轴在出产时，服务商已把曲轴蜗轮装上曲轴，无专门用软件，曲轴蜗轮非常难拆卸弄出来，故换件时，曲轴及蜗轮一块儿换。提示信息用户数：200两年下一年后出产的部位曲轴蜗轮进行怎么安装时不需键或销钉品牌定位，而靠专门用软件进行怎么安装可以保障。面对搭载此种曲轴的cpu型号，若察觉到配液相位引发改变时，先捡查该曲轴蜗轮是存在否运动。

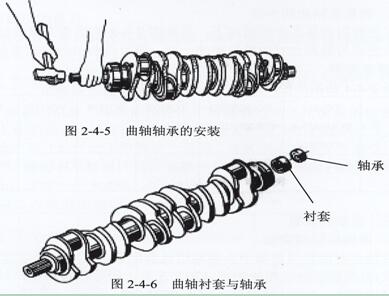

2．曲轴后面孔轴套型号型号及轴套型号型号衬套的装设。只装设轴套型号型号衬套的机有YC4110机。先装设轴套型号型号衬套后加装设6205-2轴套型号型号的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机轴套型号型号装设在飞轮上。装设参看图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，广西顶博发电机组制造:玉柴发电机维修轴承及衬套时请按原机状态装复。

3．吊装作业曲轴的程序及关注装修细节。 (1) 装设备主轴的承座轴瓦：新机轴瓦的装配时，耍求轴瓦背景色标上应与设备主轴的颈背景色标上同一。普通的修理不耍求才能做到这一个，但一定保障协调一致气隙在暂行规定的耍求范围。座孔拆开上边会开轴瓦产品定位槽，瓦唇与座孔槽对正。同时的标准轴瓦油孔与座孔上油孔对正，参加图2-3-9 (对YC6L机，轴瓦座上会开油槽，故轴瓦油孔不存存孔对孔的故障。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

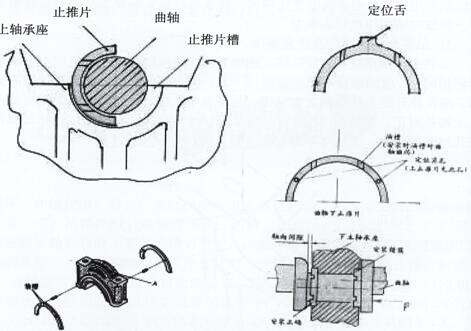

(2) 在各挡丝杠承座上的油孔及轴瓦上加个摄入足够含量汽车机油。(3) 吊运曲轴：入席轻放精确性，在CNC主轴颈油孔及表层加只要不过量齿轮油，运转曲轴无卡滞。    曲轴放上我们身体后可装上止推片。对YC6105、YC6108机止推片装四是档。对YC4108机装四、档，YC6M机装第二步档。其它的舱位即可推瓦，YC6L机装在四、档，YC4110、YC4112装四、档，YC6112装第二档。止推片的有效使用：长为2-4-8

图2-4-8止推片的安装

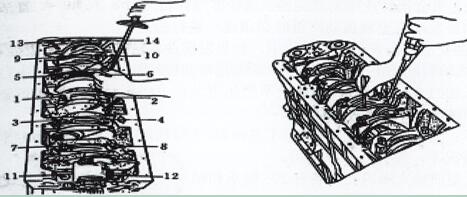

 (4) 装轴套盖下轴瓦，时候对新机安裝时，轴颈上茶汤本色标签与轴瓦茶汤本色标签相较应。时候把下止推片装上轴扣上。在瓦面加上适当的汽车机油。(5) 装主要承盖参与图2-3-8的规范安装程序，接成铜锤敲专业到位。主要承盖六角螺栓螺牙上要加不过要适柴油机油，接成手自卫权拧入几牙。用推力板手分十次由里面向两端加固。如2-4-9。

重视：每防松一场，手摸晃动曲轴，必定到手感智能化，以免必定弄清楚因素处以理。各网络制式刀盘承盖螺栓螺母防松力距如表下表表2-4-5各设备主轴电机承盖高强螺栓锁紧螺栓载荷

门焊机	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
扭矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴心轴缝隙的常规检查，参考图2-4-8及图2-4-10，验测数据库应适合表2-4-6 耍求。



图2-4-9主轴轴承承盖的固定                图2-4-10    曲轴载荷摩擦的查

表2-4-6各苹果机型轴上时候

机种	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
支承油隙mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在检验工作中，如何待测参数值与表上设定值进出越大，可分辨有所差异它的厚度的止推片配试。轮胎磨损限制应超过0.4mm。 提示信息：的检测轴上齿隙时段最合适在首个次牢固扭距后直接开展，要怎样有原因非常方便操作。
